Setacci certificati e impilabili da laboratorio



Vasta gamma di setacci secondo le normative internazionali

Setacci certificati e impilabili da laboratorio

Vasta gamma di setacci certificati con maglie intrecciate in acciaio inox o nylon, oppure con fori rotondi, quadrati od ovoidali per tutte le applicazioni e le analisi di granulometria di alimenti, materie prime e materiali vari. Tutti i setacci soddisfano rigorosamente le normative internazionali UN, ISO, ASTM, AFNOR, BS, ecc. Ciascuna unità è individualmente riconoscibile e perfettamente tracciabile grazie all'incisione laser indelebile sul telaio comprendente la norma di riferimento, il numero di serie del setaccio, il diametro e la luce della maglia. La struttura è costituita da due parti separabili in acciaio inossidabile che permettono la sostituzione della maglia metallica in caso di danneggiamento o eccessiva usura.

L'impilabilità è garantita, anche con setacci di altre marche, così come la tenuta fra le singole unità impilate grazie alla speciale guarnizione (o-ring) fornita insieme ad ogni setaccio.

L'esclusivo sistema di produzione e assicurazione/controllo qualità secondo UNI-EN ISO 9001:2008 garantiscono un controllo totale di ciascun componente prima della consegna, inoltre ogni setaccio è accompagnato da un certificato di fabbricazione e di conformità alla norma EN 10204. Il produttore è certificato TUV NORD per la fabbricazione di setacci da laboratorio con maglia intrecciata o perforata di diametro compreso tra 60 e 600 mm.

Il produttore dispone altresì di un laboratorio accreditato ENAC per la realizzazione di saggi su maglie intrecciate e perforate secondo le norme UNI 7050-3 e 7050-4, ISO 3310-1 e 3310-2, ASTM E11, ASTM E323 e ISO 9044. Il personale tecnico utilizza le apparecchiature e i metodi stabiliti dalla norma UNI-EN ISO/CE 17025 per effettuare le misure e i calcoli necessari per l'emissione di un rapporto di prova che dichiara se la maglia del setaccio esaminato è conforme o non conforme alla norma di riferimento.

Caratteristiche tecniche:

  • Vasta gamma di setacci di dimensioni comprese tra 60x23 mm a 600x110 mm (diam. x h utile)
  • Modelli con maglia intrecciata in acciaio inox AISI 304 o AISI 316L, in nylon, o perforati a buchi tondi, quadrati od ovoidali (per cereali, secondo ISO 5223)
  • Disponibilità di modelli speciali: conici, a doppia altezza, mezza altezza, per peso sgocciolato, con barre di acciaio rivestite di carbonio, con maniglie, ecc.
  • Completa conformità alle normative nazionali e internazionali
  • Elevata qualità e resistenza alla corrosione. Lunga durata
  • Struttura in due parti separabili per una facile sostituzione della maglia usurata
  • Superficie perfettamente liscia per una pulizia più semplice e per evitare accumuli di campione
  • Identificazione individuale dei setacci con marcatura laser per garantire la tracciabilità
  • Stampa laser sul telaio del numero di serie, norma di riferimento, diametro e luce della maglia
  • Perfetta impilabilità dei setacci fra loro e con quelli di altre marche
  • Massima stabilità e tenuta dei setacci impilati grazie alla guarnizione fornita con ogni unità
  • Ogni setaccio è testato prima della consegna ed è fornito con un certificato di conformità alla norma EN 10204
  • Ampia proposta di accessori, tra i quali coperchi e fondi in acciaio inox per tutti i diametri



Dimensioni disponibili (modelli a maglia metallica):

Diametro (mm)  Altezza utile (mm)  Altezza totale (mm)  Peso teorico (g)  Vol. campione (cm3con maglia da 1 mm di luce
 60   22   30   60   5
 60   75   85   120   15
 75   33   40   85   25
 75   65   75   100   40
 100   25   35   100   50
 100   54   64   150   75
 125   23   34   165   85
 150   34   43   200   100
 150   50   60   250   120
 200   25   46   450   70
 200   50   70   500   140
 200   100   120   800   250
 200   200   220   1000   500
 200BA   10   50   450   35
 203   25   42   450   70
 203   50   65   500   140
 250   70   90   900   280
 300   80   98   1250   560
 305   50   70   1250   560
 315   53   70   1300   560
 350   80   100   1500   600
 400   65   85   1700   600
 400   100   115   2000   650
 450   100   115   2200   750
 500   100   115   3000   850
 600   110   125   3600   1000

Setacci certificati e impilabili - Maglia intrecciata

Mesh (diam.) disponibili (con maglia metallica):

 UNI 7050-3
ISO 3310-1 ASTM E11 ASTM E11        UNI 7050-3  ISO 3310-1 ASTM E11 ASTM E11
 W* in mm   W* in mm   N°     W* in μm   W* in μm   N°
 125   125   5 in.     900
 112         850   850   20
 106   106   4,24 in.     800
 100   100   4 in.     710   710   25
 90   90   3 1/2 in.     630
 80         600   600   30
 75   75   3 in.     560
 71         500   500   35
 63   63   2 1/2 in.     450
 56         425   425   40
 53   53   2,12 in.     400
 50   50   2 in.     355   355   45
 45   45   1 3/4 in.     315
 40         300   300   50
 37,5   37,5   1 1/2 in.     280
 35,5         250   250   60
 31,5   31,5   1 1/4 in.     224
 28         212   212   70
 26,5   26,5   1,06 in.     200
 25   25   1 in.     180   180   80
 22,4   22,4   7/8 in.     160
 20         150   150   100
 19   19   3/4 in.     140
 18         125   125   120
 16   16   5/8 in.     112
 14         106   106   140
 13,2   13,2   0,530 in.     100
 12,5   12,5   1/2 in.     90   90   170
 11,2   11,2   7/16 in.     80
 10         75   75   200
 9,5   9,5   3/8 in.     71
 9         63   63   230
 8   8   5/16 in.     56
 7,1         53   53   270
 6,7   6,7   0,265 in.     50
 6,3   6,3   1/4 in.     45   45   325
 5,6   5,6   31/2    40
 5         38   38   400
 4,75   4,75   4     36
 4,5         32   32   450
 4   4   5     25   25   500
 3,55         20   20   635
 3,35   3,35   6
 3,15
 2,8   2,8   7
 2,5
 2,36   2,36   8
 2,24
 2   2   10
 1,8
 1,7   1,7   12
 1,6
 1,4   1,4   14
 1,25
 1,18   1,18   16
 1,12
 1   1   18

Setacci certificati e impilabili - Foro quadro

Setacci certificati e impilabili - Foro tondo

Mesh (diam.) disponibili (con maglia perforata):

UNI 7050-4  ISO 3310-2 ASTM E323 ASTM E323       UNI 7050-4  ISO 3310-2 ASTM E323 ASTM E323
 W* in mm   W* in mm   N°     W* in mm   W* in mm   N°
 125   125   5 in.     11,2   11,2   7/16 in.
 112         10
 106   106   4 1/4 in.     9,5   9,5   3/8 in.
 100   100   4 in.     9
 90   90   3 1/2 in.     8   8   5/16 in.
 80         7,1
 75   75   3 in.     6,7   6,7   17/64 in.
 71         6,3   6,3   1/4 in.
 63   63   2 1/2 in.     5,6   5,6   7/32 in.
 56         5
 53   53   2 1/8 in.     4,75   4,75   3/16 in.
 50   50   2 in.     4,5
 45   45   1 3/4 in.     4   4   5/32 in.
 40         Solo foro tondo:
 37,5   37,5   1 1/2 in.     3,55
 35,5         3,35   3,35   1/8 in.
 31,5   31,5   1 1/4 in.     3,15
 28         2,8   2,8   7/64 in.
 26,5   26,5   1 1/6 in.     2,5
 25   25   1 in.     2,36   2,36   3/61 in.
 22,4   22,4   7/8 in.     2,24
 20         2   2   0,078 in.
 19   19   3/4 in.     1,8
 18         1,7   1,7   0,066 in.
 16   16   5/8 in.     1,6
 14         1,4   1,4   0,055 in.
 13,2   13,2   17/32 in.     1,25
 12,5   12,5   1/2 in.     1,18   1,18   0,045 in.
         1,12
         1   1   0,039 in.

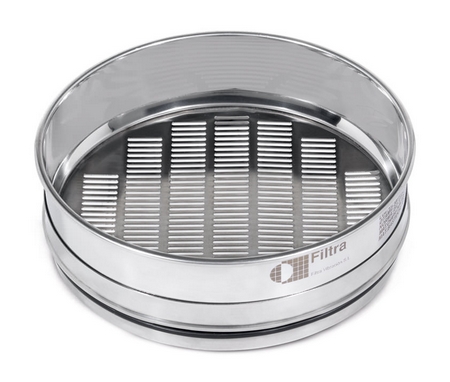

Setacci certificati e impilabili - Foro ovoidale

Dimensioni disponibili delle perforazioni ovoidali:

 ISO 5223 (in mm)           ISO 5223 (in mm)
 1 x 20     2,2 x 20
 1,5 x 20     2,25 x 20
 1,6 x 20     2,5 x 20
 1,7 x 20     2,8 x 20
 1,8 x 20     3,5 x 20
 1,9 x 20     3,55 x 20
 2 x 20



Prodotti disponibili:

  • Setacci certificati e impilabili in acciaio inox AISI 304 lucidato a specchio con maglia intrecciata in acciaio inox AISI 316 o nylon
  • Setacci certificati e impilabili in acciaio inox AISI 304 lucidato a specchio con piastra perforata in acciaio inox AISI 316 e fori quadrati, rotondi o ovoidali
  • Setacci certificati e impilabili in acciaio inox AISI 304 lucidato a specchio per setacciatrici a flusso d'aria con maglia intrecciata in acciaio inox AISI 316 o nylon
  • Setacci certificati a barre in acciaio al carbonio verniciato, secondo EN 933-1
  • Setacci certificati conici in acciaio inox AISI 304 lucidato a specchio con maglia intrecciata in acciaio inox AISI 316



Accessori disponibili:

  • Coperchi e fondi di raccolta, vari diametri, in acciaio inox AISI 304 lucidato a specchio
  • Coperchi in metacrilato e fondi di raccolta in acciaio inox AISI 304 lucidato a specchio, vari diametri, per setacciatura in via umida
  • Test di certificazione ENAC per setacci da laboratorio di qualsiasi diametro e luce (mesh), in accordo agli standard internazionali
  • Test su qualsiasi setaccio da laboratorio con emissione di report dei risultati
  • Documentazione per IQ/OQ
  • Scaffalatura porta-setacci in acciaio inox AISI 304 con finitura anodizzata. Capacità 10 setacci diametro 200/203. Dimensioni 38x25x50 cm
  • Spazzole e spazzoloni di pulizia dei setacci, formati vari, varie durezze delle setole
  • Sfere di gomma bianca per facilitare la setacciatura degli alimenti, vari diametri
